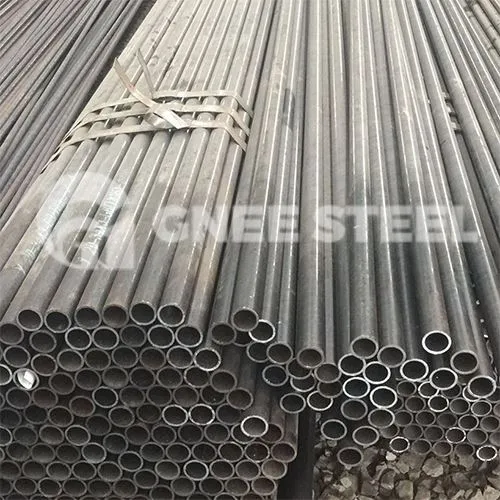

Opis ASME SA335 / ASTM A335 ALLOY jeklena cev

ASME SA335 / ASTM A335, Chrome - moli cevi je brezhibna feritna zlitina - jeklena cev, proizvedena v nominalni ali minimalni debelini stene za visoko temperaturno storitev. Cev, ki je naročena tej specifikaciji, mora biti primerna za upogibanje, prirobnice, podobne oblikovanje in za fuzijsko varjenje.

ASTM A335 Cevi za toplotno obdelavo:
A335 Jeklena cev razredov je treba ponovno ogreti in opremiti v celotnem - žarjenem, izotermalno žarjenem ali normaliziranem in kaljenem stanju. Če je opremljena v normaliziranem in kaljenem stanju, najmanjša temperatura kaljenja za ocene P5, P5B, P9, P21 in P22 mora biti 675 stopinj, najmanjša temperatura kaljenja za stopnje P1, P2, P11, P12 in P 15 je 650 stopinj.

Priporočljivo je, da mora biti temperatura za kaljenje vsaj 50 stopinj nad predvideno temperaturo; Posledično mora kupec svetovati proizvajalcu, če naj bo temperatura storitve nad 600 stopinj.

Cevi razredov P1, P2 in P12, bodisi vroče - končane ali hladne - narisane, lahko dobite končno toplotno obdelavo pri 650 stopinjah do 705 stopinj namesto toplotnih obdelav. Vse cevi razredov P5C imajo končno toplotno obdelavo v območju od 715 do 745 stopinj. Ocene P92 in P911 se normalizirajo na najmanjši najmanj 1040 stopinj in se kot končna toplotna obdelava zmanjšajo na 730 stopinj. Ocena P122 se normalizira pri najmanjši meri 1040 stopinj in kot končna toplotna obdelava kaljena na najmanj 730 stopinj. Ocena P23 se normalizira z najmanj 1040 stopinj z zračnim hlajenjem ali pospešenim hlajenjem in kaljenjem na najmanj 730 stopinj kot končno toplotno obdelavo.

Standard: ASTM A335

Ocena: P1, P2, P5, P9, P11, P91, P92

OD: 10.3-660 mm

WT: 1,6-60 mm

Dolžina: 5,8m-12m ali naključna legth

Tehnično: gašenje in kaljenje

Uporaba: Gasilska elektrarna, električna elektrarna, glave in parne linije, krmne cevi, pregrevalci in ponovni segrevalci.

Standardna specifikacija ASME SA335 / ASTM A335

ASME SA335 / ASTM A335 Chrome - moli brezšivne cevi Kemična sestava

Vrste zlitine jekla, pokrite s specifikacijo ASTM A335 - ASME SA335, so zasnovane s predpono "P", od P5 do P92. Ocene P11/P22 in P91/92 običajno najdemo v elektrarnah, medtem ko sta ocena P5 in P9 pogostejša za uporabo v petrokemični industriji. Ocene P9 in P91 sta na seznamu, dražje (P91 brezhibna cev lahko stane približno 5 € na kg.).

ASTM A335 Nizko - zlitinsko jeklo (Ocene)	UN enakovreden	C manj kot ali enak	Mn	P manj kot ali enak	S manj kot ali enako	Si manj kot ali enak	Cr	Mo
P1	K11522	0.10~0.20	0.30~0.80	0.025	0.025	0.10~0.50	–	0.44~0.65
P2	K11547	0.10~0.20	0.30~0.61	0.025	0.025	0.10~0.30	0.50~0.81	0.44~0.65
P5	K41545	0.15	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P5b	K51545	0.15	0.30~0.60	0.025	0.025	1.00~2.00	4.00~6.00	0.44~0.65
P5c	K41245	0.12	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P9	S50400	0.15	0.30~0.60	0.025	0.025	0.50~1.00	8.00~10.00	0.44~0.65
P11	K11597	0.05~0.15	0.30~0.61	0.025	0.025	0.50~1.00	1.00~1.50	0.44~0.65
P12	K11562	0.05~0.15	0.30~0.60	0.025	0.025	0.5	0.80~1.25	0.44~0.65
P15	K11578	0.05~0.15	0.30~0.60	0.025	0.025	1.15~1.65	–	0.44~0.65
P21	K31545	0.05~0.15	0.30~0.60	0.025	0.025	0.5	2.65~3.35	0.80~1.60
P22	K21590	0.05~0.15	0.30~0.60	0.025	0.025	0.5	1.90~2.60	0.87~1.13
P91	K91560	0.08~0.12	0.30~0.60	0.02	0.01	0.20~0.50	8.00~9.50	0.85~1.05
P92	K92460	0.07~0.13	0.30~0.60	0.02	0.01	0.5	8.50~9.50	0.30~0.60

ASME SA335 / ASTM A335 Brezšivna feritna zlitina - jeklene cevi mehanske lastnosti

A335 nizka - cev zlitine	Številka UN	Moč donosnosti KSI	Natezna trdnost KSI	Razvoja %	Rockwell	Brinell
P1	K11522	30	55	30	–	–
P2	K11547	30	55	30	–	–
P5	K41545	40	70	30	–	207 max
P9	S50400	30	60	30	–	–
P11	K11597	30	60	20	–	–
P12	K11562	32	60	30	–	174 Max
P22	K21590	30	60	30	–	–
P91	K91560	60	85	20	–	–

Zahteve za testiranje

Prečni/vzdolžni: napetost in sploščita, trdota, upogibne teste - Za material, ki je bil toploten - obdelan v šaržnih pečeh, se ti preskusi opravijo na 5% cevi iz vsake številke toplote. Za manjše sklope je treba preizkusiti eno cev vsaj

ASTM A335 GR. P91 ima trdoto 250 HB / 265 HV (25 HRC)

Hidro testiranje: nanesti se na vsako dolžino cevi

Destruktivni električni test non - ni obvezen

Premer tolerance

Cev A335	Čez	Pod
NPS [DN]	v.	mm	v.	mm
1/8 do 1 1/2/dn 6 do 40	1/64 (0.015)	0.4	1/64 (0.015)	0.4
Over 1 1 / 2 do 4 / dn 40 do 100	1/32 (0.031)	0.79	1/32 (0.031)	0.79
Nad 4 do 8 / dn 100 do 200	1/16 (0.062)	1.59	1/32 (0.031)	0.79
Nad 8 do 12 / dn 200 do 300	3/32 (0.093)	2.38	1/32 (0.031)	0.79
Nad 12 /> dn 300	+/- 1% določenega zunanjega premera

Debelina stene

Tolerance v WT, v %, od določenih so:

1/8 do 2 1/2 [6 do 65] vklj., Vsa T/D razmerja: nad 20%, pod 12,5%

Zgoraj 2 1/2 [65], t/d

Zgoraj 2 1/2 [65], t/d> 5%: nad 15%, pod 12,5%

t=določena debelina stene; D=določen zunanji premer)

Merilna tabela zlitine cevi ASTM VS. EN ocene

Chrome Moly Pipes: Werkstoff vs En proti ASTM
Werkstoff /din	En	Astm
1.5415	16MO3	A335 razred P1
1.7335	13CRMO4-5	A335 razred P11, p12
1.7380	10crmo9-10	A335 razred P22
1.7362	X11crmo5	A335 ocena P5
		A335 razred P9
1.4903	X10crMOVNB9-1	A335 ocena P91
