Opis izdelkov
Proti{2}}korozijska jeklena cev X70 PSL2 3LPE spada v izdelek razreda PSL2 v standardu API 5L, kjer »X« predstavlja jeklo za cevovode, »70« pa označuje najmanjšo mejo tečenja 70 ksi (približno 483 MPa). V primerjavi z jeklom X70 PSL1 ima jeklena cev X70 PSL2 po kaljenju in popuščanju vrhunsko nizko{13}}temperaturno žilavost in odpornost proti širjenju razpok, zaradi česar je posebej primerna za potrebe gradnje cevovodov v izjemno mrzlih regijah ali globokih morjih.
50-letna življenjska doba: cevi X70 PSL2 s prevleko iz 3LPE za težka tla in morska okolja
Tehnične specifikacije cevi API 5L X70 PSL2 za nafto in plin
| Lastnina | Specifikacije API 5L X70 PSL2 |
| Moč tečenja | 485 - 635 MPa (70,300 - 92,100 psi) |
| Natezna trdnost | 570 - 760 MPa (82,700 - 110,200 psi) |
| Standard premaza | DIN 30670 / ISO 21809-1 (3LPE) |
| Preizkušanje udarcev | Obvezna Charpy V-zareza @ 0 stopinj ali -10 stopinj |
| Dimenzije | 2" do 48" (brezšivni & LSAW) |
Glavne razlike med 3PE in FBE premazi za cevovod X70 PSL2
| Značilno | 3PE (3-slojni polietilen) | FBE (Fusion Bonded Epoxy) |
|---|---|---|
| Struktura | Tri plasti: FBE prah + lepilo + PE zunanji sloj | Enoplastni: čisti epoksi praškasti premaz |
| Mehanska odpornost | Odlično: Odporen na praske, udarce in vlečenje | Zmerno: Krhko, nagnjeno k poškodbam med rokovanjem |
| Življenjska doba korozije | 30–50 let: Dvojna zaščita z vrhunsko proti-prepustnostjo | 20–30 let: Samo kemična zaščita pred korozijo |
| Primerno okolje | Surov teren: Gobi, gorska območja, cone zasipanja kamnin | Splošni pogoji: Mehka tla, ravno morsko dno |
| Težave s terenskim sklepom | visoko: Kompleksen poljski spoj 3PE zahteva toplotno{1}}skrčljive rokave | Nizka: Enostavnejše nanašanje fug na terenu |
| Delovna temperatura | Običajno manj kot ali enako 70 stopinj (posebne vrste do 80 stopinj) | Lahko prenese višje temperature (do 100 stopinj) |
| Stroški | višje (več{0}}plastni postopek) | Nižje (eno-postopek pršenja) |

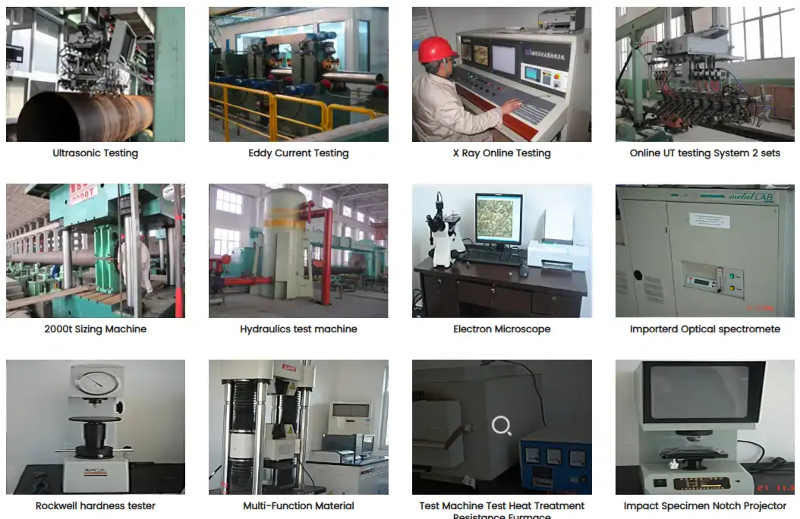

Test in pregled cevovoda API 5L X70 PSL2 3PE
1. Charpyjev udarni preskus z V-zarezo (CVN).
-Meri mikroskopski indeks žilavosti "absorbirane energije"
Načelo preskusa:Vzorec standardne -velikosti (običajno 10 mm x 10 mm x 55 mm) se izreže iz jeklene cevi z zarezo v obliki črke V na sredini. Testni stroj uporablja težko nihalo, da razbije vzorec. Energija, ki jo preskušanec absorbira med lomom (enota: Joules J), se izračuna z razliko v višini povratne točke nihala.
Zakaj ga testirati?
Simulira sposobnost cevi, da se upre nastanku razpok, ko je izpostavljena nenadni udarni sili.
Ključne točke v API 5L:
Obvezna zahteva PSL2: Za razliko od PSL1 zahteva PSL2 preizkus CVN.
Nadzor temperature: običajno se izvaja pri 0 stopinjah ali nižje (npr. -10 stopinj, -20 stopinj). To je ključnega pomena za visokogorske regije v Južni Ameriki ali globokomorske projekte, saj jeklo pri nizkih temperaturah postane krhko.
2. DWTT (preizkus trganja pri padcu)
-Makroskopski indikator zmogljivosti loma za merjenje zmožnosti zaustavitve razpok
Načelo preskusa:DWTT uporablja veliko večji vzorec kot Charpyjev test (običajno polna debelina stene, približno 300 mm dolžine). Testni stroj z višine vrže nekaj sto kilogramov ali celo ton težko kladivo, ki neposredno zlomi zarezani primerek.
Zakaj ga testirati?
DWTT opazuje predvsem odstotek strižne površine na površini zloma. Njegov glavni namen je oceniti, ali lahko material cevi prepreči-širjenje razpok velikega obsega po zlomu.
Preprosto povedano: če cev poči, bo cev, ki ustreza standardu DWTT, hitro prenehala pokati; če se ne, se lahko razpoka trga kilometre kot zadrga (tj. "raztrganje na-razdaljo").
Ključne točke v API 5L: Običajno za plinovode velikega-premera (večji ali enak NPS 16) in visoko{2}}tlačne plinovode.
Standard PSL2 običajno zahteva, da pri določeni temperaturi povprečna strižna površina površine loma doseže več kot 85 % (kar predstavlja duktilni lom).
pakiranje in pošiljanje cevi API 5L X70 PSL2 3LPE
3PE premaz Zaščita celotnega telesa:
- Vnaprej-nameščene najlonske zanke: Visoko{1}}trdne najlonske zanke so vnaprej-nameščene na vsako cev ali snop. To zagotavlja, da pristaniškim delavcem v Južni Ameriki ni treba uporabljati jeklenih žičnih vrvi za neposreden stik s telesom cevi med razkladanjem, kar preprečuje poškodbe plasti 3PE že od samega začetka.
- Gumijasta tesnila/ovijanje slamnate vrvi: Debela gumijasta tesnila ali več plasti slamnate vrvi so ovita okoli cevi na treh-tretjinah morske gladine, da se prepreči trenje cevi-o-cevi, ki ga povzroči nihanje znotraj ladijskega prostora.
- Dvojna končna zaščita: zaščitni-jekleni-plastični kompozitni ščitniki za težke obremenitve: Za visoko{3}}jeklene cevi X70 je poševni rob ključnega pomena. Strogo prepovedujemo uporabo poceni plastičnih pokrovčkov, ki jih nadomeščamo z za-ščitniki za težka dela, ojačenimi z jeklenimi obroči, da zagotovimo, da prenesejo pritiske zlaganja več ton brez deformacij.
- Lak -proti rji: Izpostavljeni kovinski deli (približno 50 mm- 100 mm) na obeh koncih cevi 3PE morajo biti prevlečeni z visokokakovostnim okolju prijaznim lakom, da preprečite korozijo zaradi 50-dnevnega pršenja soli čez Atlantik.
Logistična odličnost:
- Izbira plovila: Skladiščenje pod-palubjem: X70 3PE cev namestite v kalužo ladje za razsuti tovor, ne na krov (na-palubo). S tem se izognete neposrednemu ekvatorialnemu UV-sevanju (da preprečite staranje plasti PE) in neposredni eroziji valov.
- Zaščita in pritrditev: zaplinjen les ISPM 15. Mehka kontaktna ojačitev: Vse žične vezi morajo biti podložene z reciklirano gumo ali debelim kartonom, da se doseže "ničen kovinski stik".
Zaloga pripravljena: premaz API 5L X70 PSL2 + 3LPE za takojšnjo odpremo v Santos in Georgetown.Pridobite VIP ponudbo v 12 urah.
API 5L X70 PSL2 3PE proti-korozijsko ohišje cevi
1. Plinovod zemeljskega plina po vzhodni poti Kitajske-Rusije
Javna poročila kažejo, da je bil pri tem projektu uporabljenih več kot 200 kilometrov varjene cevi Φ1422 mm × 30,8 mm X70 psl2 z ravnim šivom, ki je ohranila odlično zmogljivost pri zatiranju razpok tudi pri -40 stopinjah. Jeklena cev uporablja UOE preoblikovanje + notranjo prevleko in postopek zunanje prevleke, s čimer doseže prenosni tlak 12MPa.
2. Globoko{1}}razvoj nafte in plina
Projekt plinskega polja v Južnokitajskem morju je uporabil cev X70 psl2 z ravnim šivom kot dvižni vod. Z optimizirano zasnovo sistema zlitine Ni-Cu-Mo je izpolnil zahteve glede odpornosti proti utrujenosti krivulje S-N na globini vode 1500 metrov. Treba je omeniti, da je podmorski cevovod za preverjanje zahteval dodatno-razpočno testiranje v polnem obsegu.
3. Gradnja polarnega plinovoda
V projektu nadgradnje naftovoda na Aljaski so varjene cevi X70 psl2 z dodatkom 0,02 % elementa Ti za zaviranje rasti avstenitnih zrn stabilizirale udarno energijo CVN pri -60 stopinjah pri več kot 240J.
pogosta vprašanja
API 5L X70 je arazličica cevi z visoko vsebnostjo ogljika, ki ima dobre korozivne lastnosti v več atmosferah. API 5L x70, ki ima trdne kemijske lastnosti, vsebuje ogljik do 0,22-0,28 odstotka, mangan do 1-1,2 odstotka, fosfor do 0,03 odstotka, žveplo, nikelj, krom in baker v natančnih količinah.
Kakšna je razlika med API 5L X65 in X70?
Spodaj je primerjava varljivosti jekel API 5L X65 in X70.API 5L X65: Najmanjša meja tečenja 65.000 psi (448 MPa). API 5L X70: Najmanjša meja tečenja 70.000 psi (483 MPa).
Kakšna je natezna trdnost X70?
Razred X70 pomeni najmanjšo mejo tečenja 70000 PSI in82000 PSInajmanjša skrajna natezna trdnost.
Kakšna je vsebnost ogljika v API 5L X70?
Ogljik je primarni legirni element v jeklu in je odgovoren za povečanje njegove trdnosti in trdote. V jeklu API 5L X70 je vsebnost ogljika običajno v razponumed 0,06 % in 0,15 %.
