Zaslonska cevje specializirana jeklena cev z natančno-izdelanimi odprtinami (režami, luknjami ali ovitki žice) na površini. Njegovo primarno poslanstvo jeNadzor peska: omogoča tekočinam (olju, plinu ali vodi) vstop v proizvodni niz, hkrati pa preprečuje vstop peska iz formacije in drobirja v vrtino.
Povečajte svoj izkoristek olja in vode: naše rešetke,-ovite z žico, imajo zasnovo brez-zamašitev z do 40 % odprte površine.Zahtevajte svojo analizo pretoka zdaj!
Tabela s specifikacijami zaslonske cevi
Ta tabela opisuje tehnične standarde in materialne možnosti, ki so na voljo pri GNEE.
| Funkcija | Tehnične specifikacije |
| Standardi | API 5CT, ASTM A312, ASTM A409, DIN 4935 |
| Pogosti tipi | Podloga z režami, zaslon-ovit z žico (Johnsonov zaslon), perforirana cev, zaslon z režami za most |
| Material osnovne cevi |
Ogljikovo jeklo: J55, K55, N80, L80, P110 Nerjaveče jeklo: 304, 304L, 316, 316L |
| Reža/širina odprtine | 0,10 mm – 4,0 mm (natančen laserski rez) |
| Premer luknje | 5 mm – 20 mm (za perforirane cevi) |
| Končne povezave | Navojni (BTC, LTC, STC, EUE, NUE), poševni ali prirobnični |
| Površinska obdelava | Oljenje, barvanje, cinkanje ali luženje/pasiviranje |
| Kontrola kakovosti | 100-odstotno preverjanje natančnosti rež, hidrostatični test, NDT (magnetni delci/ultrazvok) |
Tabela velikosti zaslonske cevi
Velikosti običajno temeljijo na standardih za ohišje in cevje API 5CT, da se zagotovi združljivost z vrtalnimi nizi.
| Nazivna velikost (palci) | Zunanji premer (OD) (mm) | Debelina stene (mm) | Razpon odprtega območja (%) |
| 2-3/8" | 60.3 | 4.83 – 7.11 | 2% – 25% |
| 3-1/2" | 88.9 | 5.49 – 12.09 | 2% – 30% |
| 4-1/2" | 114.3 | 5.21 – 16.00 | 5% – 35% |
| 5-1/2" | 139.7 | 6.22 – 14.50 | 5% – 35% |
| 7" | 177.8 | 6.91 – 15.00 | 5% – 35% |
| 9-5/8" | 244.5 | 7.92 – 16.00 | 8% – 40% |
| 13-3/8" | 339.7 | 9.65 – 16.00 | 8% – 40% |
| 20" | 508.0 | 11.13 – 16.13 | 10% – 40% |
Vrsta zaslonske cevi
1. Podloga z režami
Podloga z režami je stroškovno-najučinkovitejša in najpogostejša vrsta zaslona za nadzor peska. Izdelan je z laserskim ali mehanskim rezanjem vzdolžnih ali prečnih rež v steno cevi.
Najboljše za:Zmeren nadzor nad peskom v vodoravnih vodnjakih ali nizko{0}}cenovnih vodnjakih.
prednosti:Visoka mehanska trdnost, enostavno rokovanje in najnižji stroški.
Slabosti:Omejena odprta površina (običajno 2–3 %), zaradi česar je nagnjena k zamašitvam, če je pesek zelo fin.
Nasvet GNEE:UporabljamoCNC lasersko rezanjeza zagotovitev natančnosti širine reže do ±0,05 mm.
2. Žični-zaslon (zaslon Johnson)
Sestavljen je iz žice iz nerjavečega jekla v -obliki V, ovite okoli kletke vzdolžnih podpornih palic. To ustvari neprekinjeno režo, ki se razširi navznoter.
Najboljše za:Visoko{0}}vodne vrtine in visoko{1}}standardne naftne/plinske vrtine.
prednosti: Največja odprta površina(do 40 %), zasnova brez-mašenja zaradi profila žice v-obliki V.
Slabosti:Nižja strukturna trdnost v primerjavi z oblogami z režami; pogosto zahteva "cevno podlago" za globoke vrtine.
3. Cevni-osnovni zaslon
To je "hibridni" zaslon, pri katerem je Wire{0}}Wrapped Screen nameščen na perforirano osnovno cev (običajno razreda API 5CT).
Najboljše za:Globoke, visoko{0}}naftne in plinske vrtine.
prednosti:Združujevisoka učinkovitost filtracijezaslonov-ovitih z žico zekstremna mehanska trdnostperforiranega ohišja.
Slabosti:Dražje od standardnih oblog z režami.

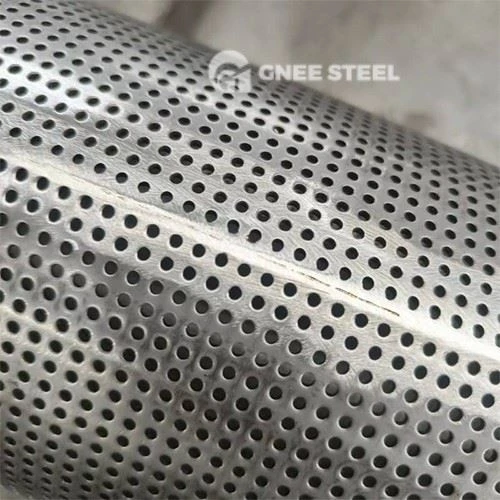

4. Perforirana cev
Enostavna cev iz ogljikovega ali nerjavnega jekla z luknjami, izvrtanimi v spirali ali zamaknjenem vzorcu.
Najboljše za:Deluje kot osnovna cev za druge zaslone ali za vodnjake z zelo velikimi gramoznimi formacijami.
prednosti:Izjemna zrušitvena in natezna trdnost.
Slabosti:Ni primeren kot samostojna metoda za zatiranje peska za fini pesek.
5. Zaslon reže za most
Reže so luknjane v obliki "mosta" ali "loka". Odprtine izgledajo kot majhne žaluzije.
Najboljše za:Kmetijski namakalni vrtini in geotermalni projekti.
prednosti:Razporejena zasnova reže zagotavlja dobro mehansko trdnost in je odlična za vrtine, ki uporabljajo gramoz.
Slabosti:Težje jih je očistiti (zakisati) v primerjavi z zasloni,-ovitimi z žico.
6. Pred-zapakiran zaslon
To je dvoslojni-sloj (dve-žični oviti mreži) s plastjo-s smolo prevlečenega gramoza ali keramičnega propanta vmes.
Najboljše za:Formacije zultra{0}}fin pesekkjer standardni zasloni odpovedo.
prednosti:Zagotavlja vgrajen-"gramozni naboj", zaradi česar je popoln za zapletene rezervoarje.
Slabosti:Visoki stroški in večja teža.
Primerjalna tabela: katera vrsta je prava za vaš projekt?
| Vrsta zaslona | Moč | Odprto območje | Odpornost proti zamašitvam | Stroški |
| Podloga z režami | visoko | Nizka | Zmerno | $ (najnižja) |
| Žica-ovita | Zmerno | visoko | Odlično | |
| Cev-osnova | Ekstremno | visoko | Odlično | $ |
| Reža za most | Zmerno | Zmerno | Zmerno | $ |
| Pred-zapakirano | visoko | Zmerno | Dobro | $ (najvišje) |
Ključne značilnosti
Visoko natančen nadzor peska:Širine rež je mogoče prilagoditi natančni velikosti zrn peska.
Velika odprta površina:Žične-zasnove ponujajo visoke pretoke z minimalnim padcem tlaka, kar povečuje produktivnost vrtine.
Odlična mehanska trdnost:Ti zasloni, izdelani na osnovi API 5CT cevi, lahko prenesejo visoke zrušitvene in natezne pritiske v globokih vrtinah.
Odpornost proti koroziji:Možnosti iz nerjavečega jekla (304/316L) zagotavljajo dolgoročno-vzdržljivost v kisli, alkalni ali podzemni vodi z visoko-slanostjo.
Ne{0}}zasnova brez zamašitev:Žični profili v-obliki V (v mrežah,-ovitih z žico) zagotavljajo, da se delci ne zagozdijo v odprtinah.
Glavne aplikacije
Dokončanje vrtin za nafto in plin:Primarno orodje za nadzor peska v rezervoarjih z ohlapnimi ali nekonsolidiranimi formacijami.
Vrtanje vodnjaka:Pogosto se uporablja v komunalnih in kmetijskih vodnjakih za zagotavljanje pretoka čiste vode in zaščito črpalk (zelo pomembno zaVodna infrastruktura v Gani).
Geotermalne vrtine:Zasnovan za obdelavo visoko{0}}temperaturnih tekočin in toplotnega raztezanja pri pridobivanju geotermalne energije.
Rudarska industrija:Uporablja se pri postopkih odstranjevanja vode in pri izpiranju mineralov.
Okoljska sanacija:Uporablja se v sistemih za spremljanje in čiščenje podtalnice.
Testna oprema
Tovarna
pogosta vprašanja
Katere velikosti rež so na voljo?
Standardne velikosti rež se običajno gibljejo od0,05 mm (0,002") do 10,0 mm (0,40"), odvisno od vrste zaslona.
Ali se lahko uporablja za vodne vodnjake?
Da, absolutno!Pravzaprav je mrežasta cev ena najbolj kritičnih komponent uspešne vodne vrtine. Brez visoko{1}}kakovostnega zaslona bi se vodnjak verjetno zamašil s peskom, zagotovil umazano vodo ali povzročil odpoved drage potopne črpalke.
