Kotlovska cev iz zlitine 15Mo3 je debelo{2}}okrogla cev iz materiala 15Mo3, ki se uporablja predvsem v nizkotlačnih in srednje{5}}ogrevalnih površinah kotlov z delovnimi tlaki, ki ne presegajo 5,88 MPa in temperaturami pod 450 stopinj, kot tudi za ekonomizatorje in pregrevalnike v visokotlačnih-kotlih. Ima natezno trdnost 450-600 MPa in mejo tečenja večjo ali enako 270 MPa. Cev je podvržena kaljenju in utrjevanju v olju, s temperaturnim območjem kaljenja 800-850 stopinj in temperaturo kaljenja, ki je nadzorovana med 150 in 200 stopinjami, pri čemer se po obdelavi doseže trdota nad HRC60. Izdelek je na voljo v številnih specifikacijah, pri čemer debeline ne presegajo 8 mm, zaradi česar je primeren za industrijsko uporabo, kot so rezalne matrice in matrice za žigosanje.
DIN 1.5415 Cevi toplotnega izmenjevalnika Temperatura toplotne obdelave
| Razred jekla | Stopnja termične obdelave | Stopnja normalizacije | Kaljenje | ||
| Ocena | Številka materiala | Stopnja temperature gašenja | Stopnja temperature kaljenja | ||
| 15mo3 | 1.5415 | 1100 do 850 stopinj | 910-940 | – | – |
Kemična sestava brezšivne kotlovske cevi DIN 17175 15Mo3
| Ocena | Kemična sestava | |||||
| C | Si | Mn | P,S | Kr | Mo | |
| 15mo3 | 0.12-0.20 | 0.10-0.35 | 0.40-0.80 | Manjše ali enako 0,030 | / | 0.25-0.35 |
Mehanske lastnosti DIN 17175 15Mo3-odporne brezšivne jeklene cevi
| Standardno | Ocena | Natezna trdnost (MPa) | Meja tečenja (MPa) | Raztezek (%) |
| DIN 17175 | 15mo3 | 450-600 | Večje ali enako 270 | Večje ali enako 20 |
15Mo3 VS A-209 T1a
| Primerjalni element | 15Mo3 (15MoG) (DIN 17175) | A-209 T1a (ASME SA-209) |
|---|---|---|
| Standardni sistem | nemški standard (DIN) | Ameriški standard (ASME) |
| Glavna sestava | Ogljik (C), molibden (Mo) | Ogljik (C), molibden (Mo) |
| Tipična uporaba | Cevi ogrevalne površine za nizkotlačne in srednjetlačne kotle | Visokotlačni-kotli in-visokotemperaturne cevi |
| Delovni tlak | Običajno manj kot ali enako 5,88 MPa | Typically >9,8 MPa |
| Delovna temperatura | Tipično<450°C | Običajno 450 stopinj - 650 stopinj |
| Proizvodni proces | Vroče{0}}valjano/hladno{1}}vlečeno | Vroče{0}}valjano/hladno{1}}vlečeno |
| Inšpekcijske zahteve | 100 % UT/ET + hidrostatični test | 100 % UT/ET + hidrostatični test |
| Preizkus udarca | Prečni udarni preskus je potreben za debelino stene, večjo ali enako 12,5 mm | Charpyjev udarni preskus je običajno potreben |

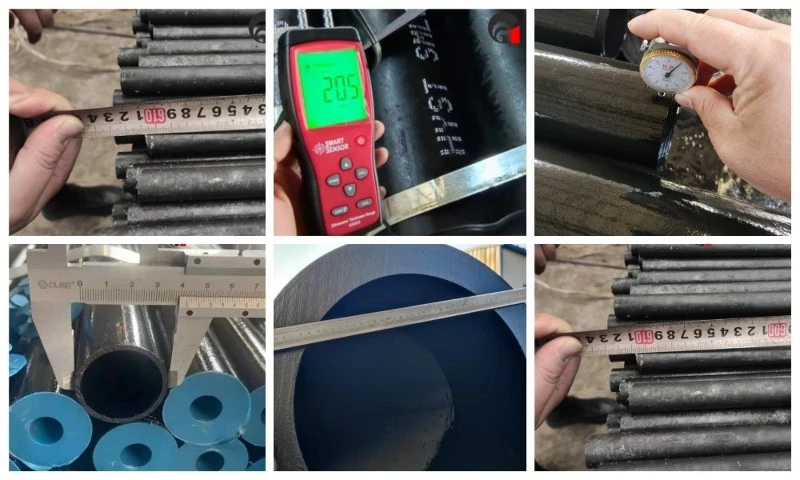

Test in pregled
Pakiranje in pošiljanje
Tovarna toplotno odpornih cevi DIN17175 15Mo3
