Opis izdelkov
ASTM A192/ASME SA192 pokriva minimalno - stena - debelina, brezhiben kotlov iz ogljikovega jekla in cevi za pregrevanje za visoko -.
Velikosti in debeline cevi, ki so običajno opremljeni s to specifikacijo, so zunanji premer od 1/2 in 7 v (12,7 do 177,8 mm) in 0,085 do 1.000 (2,2 do 25,4 mm), vključno z debelino stene. Cevi z drugimi dimenzijami so lahko opremljene, pod pogojem, da takšne cevi ustrezajo vsem drugim zahtevam te specifikacije.
Vrednosti, navedene v palčnih - enot funtov ali enotah SI, je treba upoštevati ločeno kot standardno. Znotraj besedila so enote SI prikazane v oklepajih. Vrednosti, navedene v vsakem sistemu, niso natančni ekvivalenti; Zato je treba vsak sistem uporabljati neodvisno od drugega. Združevanje vrednosti iz obeh sistemov lahko povzroči, da ne - skladnost s specifikacijo. Enote funtov - veljajo, razen če je "M" označitev te specifikacije določena v vrstnem redu.
Zunanji premer: 12.7-177,8 mm
Debelina stene: 2.2-25,4 mm
Dolžina: 6-32m
Vrsta: Ravna cev, u -
Toplotno obdelavo:
Vroče - Končne cevi ni treba obdelati toplotno. Hladno končane cevi morajo biti toplotno obdelane po končnem prehladu -, ki se zaključi pri temperaturi 1200 stopinj F [650 stopinj] ali višje.
Standardna specifikacija
ASTM A192/ASME SA192 HIGH -
| Razred | Kemična sestava (%) | |||||
| Tip | C | Si | Mn | P | S | |
| ASTM A192/ASME SA192 | Brezhibno | 0.06~0.18 | 0,25max | 0.27~0.63 | 0,035max | 0,035max |
ASTM A192/ASME SA192 Mehanska lastnost kotlovske cevi
| Razred | Raztezanje % | Natezni test MPA ali N/mm2 | |
| A | Min moči donosa | Natezna trdnost | |
| ASTM A192/ASME SA192 | =35 | =180 | =325 |
ASTM A192/ASME SA192 jeklena cev za zahtevo po trdoti kotla
| Številka trdote Brinell | Številka trdote Rockwell |
| (Cevi 0,200 in. [5,1 mm] in čez debelino stene) | (Cevi manjše od 0,200 in. [5,1 mm] v debelini stene) |
| 137 Hb | 77 HRB |
| Velikosti cevi za toplotne izmenjevalnike in kondenzatorji in kotel | |||||||||||
| Zunanji premer | Bwg | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| Debelina stene mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | palca | Teža kg/m | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| Oblika cevi:Naravnost & u - Bend & Find & Coiled | |||||||||||
| Cev iz nerjavečega jekla:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216 - 5, A/SA688, B/SB163, JIS-G3463, GOST9941-81. | |||||||||||
| Jeklena cev za ogljikove in zlitine:A/SA178,A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214 | |||||||||||

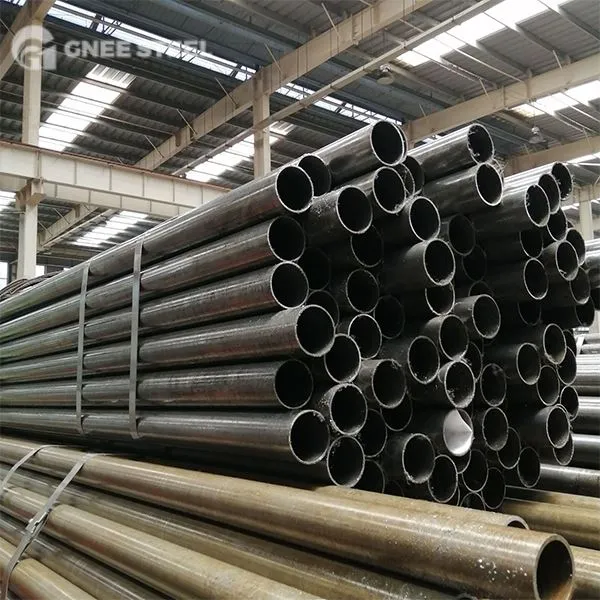

Gnee A192/SA192 cev na zalogi
A192 Boiler Tubes - SA192 Boilers And Pressure Vessel Tubes - Boilers And Pressure Vessels - Carbon Steel - High-Temperature Service Applications - High-Temperature Services - Pressure Vessels - Seamless Pipes And Tubes - A192 Seamless Steel Tubes - ASME SA192 Steel Tubes - ASME SA192 Superheater Tubes - Superheaters - Tubular Products
Primerjava ASTM A192/SA192 in drugih materialov iz ogljikovega jekla in cevi
- VS ASTM A106 GR.B:Cev iz ogljikovega jekla ASTM A106 GR.B se običajno uporablja za visoko - temperaturo, visoke - tlačne cevovode, vendar ni posebej zasnovan za minimalno debelino stene, potrebne za kotle/nadresnike. Cev iz ogljikovega jekla ASTM A106 GR.B ima običajno debelejše stene kot A192/SA192 iste specifikacije, ki ponuja višji tlak - nosilnost, vendar nekoliko nižji prenos toplote in višji stroški. Cev iz ogljikovega jekla ASTM A106 GR.B se običajno uporablja v glavnih parnih linijah kotla in krmnih vodah, medtem ko je ogljikova jeklena cev ASTM A192/SA192 posebej zasnovana za pregrete in snope toplotne izmenjave kotlov, kjer so potrebne tanke stene za učinkovit prenos toplote.
- VS ASTM A210 GR.A1:ASTM A210 GR.A1 je medij - ogljikovo manganovo jekleno brezhibno cev, ki se uporablja v kotlih in pregrevalcih. Zaradi večje vsebnosti ogljika njegova moč in trdota presegata A192/SA192 in se uporablja predvsem v aplikacijah, ki zahtevajo večjo moč.
Zahtevani testi in inšpekcijski pregledi za cev iz ogljikovega jekla ASTM A192/SA192
- Natezno testiranje: To se izvede na vzorcih iz vsake serije jeklene cevi, da se preveri natezna trdnost, trdnost donosa in raztezanje.
- Testiranje trdote: To se običajno izvaja na vsaki cevi ali seriji.
- Hidravlični testiranje tlaka: To je obvezno za vsako cev. Preskusni tlak je zelo visok in vzdrževan vsaj 5 sekund, da se zagotovi, da ni puščanja ali trajne deformacije, kar zagotavlja varnost pod pritiskom.
- Non - Destruktivno testiranje: Standard običajno zahteva testiranje toka ali ultrazvočno testiranje (ali kombinacijo obeh), da zaznajo vzdolžne napake in to je treba izvesti na vsaki cevi.
Uporaba in aplikacija:
1. Cevi za plavanje: A192/SA192 cevi se uporabljajo predvsem v kotlovniških sistemih za visoko - aplikacije za tlak in pregrevanje. Za ustvarjanje pare so pogosto zaposleni v elektrarnah, toplotni energijski elektrarnah in industrijskih kotlih. A192/SA192 cevi imajo odlično toplotno prevodnost in visoko natezno trdnost, zaradi česar so primerne za ravnanje z povišanimi temperaturami in pritiski.
2. Cevke A192/SA192 se uporabljajo v toplotnih izmenjevalnikih, kjer je potreben učinkovit prenos toplote. Te cevi se pogosto uporabljajo v aplikacijah, ki vključujejo tekočino - do - tekočine ali plina - do - izmenjave toplote tekočine, kot so v sistemih HVAC, hladilnikov in industrijske opreme. Brezhibna konstrukcija cevi A192/SA192 zagotavlja gladek pretok tekočine in zmanjša padec tlaka.
3. Kondenserji: A192/SA192 cevi Poiščite aplikacije v kondenzatorskih enotah, ki so del različnih sistemov, kot so elektrarne in hladilne enote. Kondenzatorji so odgovorni za prenos toplote iz hlapov v tekoče stanje, cevi A192/SA192 pa v ta namen ponujajo odlične zmogljivosti za prenos toplote.
4.Prolej Rafiniranje: cevi A192/SA192 se občasno uporabljajo v procesih rafiniranja nafte, zlasti v aplikacijah, ki vključujejo visoko - temperature in visoke - tlačne tekočine. Te cevi so uporabljene za izmenjavo toplote, transport tekočine in druge kritične funkcije pri prefinjenih operacijah.
